寬頻測向定位天線
產品介紹

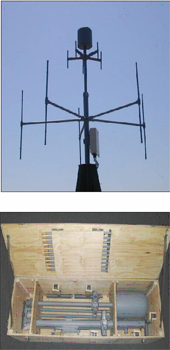

本款展示定向天線覆蓋頻率20 MHz-3.6 GHz?？删o湊裝運在一個集裝箱內，天線安裝僅需1人30分鐘內完成，無需特殊工具。
在所有波段全尺寸組件提供良好的DF靈敏度。對于大多數頻率范圍，最終強信號的角分辨率低于1º。偶極子元素提供良好的交叉極化干擾，良好的信號表現從高于15º或低于地平線。
DF天線設計用于5通道相敏接收器及相關運算。校準的天線可以執行請求。
產品性能
全尺寸DF
寬頻DF
5組件干涉儀
|
產品型號
|
|
|
DF-A0001
|
|
|
DF-A0001-01
|
20 – 3600 MHz 5組件DF天線，集成防塵罩
|
|
DF-A0007
|
20 – 3000 MHz 5組件DF天線，優化兩通道接收器
|
|
DF-A0007-01
|
20 – 3000 MHz 5組件DF天線，優化兩通道接收器，集成防塵罩
|
|
|
|
|
|
|
|
頻率范圍
|
Band 1: 20 – 300 MHz;
Band 2: 300 – 1000 MHz;
Band 3: 1000 – 3600 MHz
|
|
標稱輸入阻抗
|
50 Ω
|
|
天線類型
|
5組件DF干涉儀
|
|
連接器
|
TNC male
|
|
極化方式
|
垂直
|
|
輸出電纜
|
RG 400 電纜 (qty 15)
|
|
|
|
|
機械規格
|
|
|
0.75 m²
|
|
|
最大風負載
|
150km/h （無冰）
|
|
重量
|
44.5 kg
|
|
安裝高度
|
2.64 m
|
|
安裝直徑（最大）
|
2.67 m
|
|
包裝長度
|
1.550 m
|
|
集裝箱尺寸
|
1550 mm x 600 mm x 500 mm
|
|
戰術DF重量
包含木質貨柜
|
48 kg
106 kg
|
|
橫截面風荷載面積
|
0.75 m²
|
