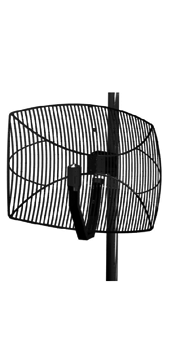

微波雷達天線
產品概述
是一款高增益反射器天線，設計用于大功率信號發射和監測。
極化方式可通過安裝支架垂直或水平調節。
產品性能
250W持續功率
減少風負荷
工作頻率內增益達到23dBi
高指向性
應用
大功率信號發射和監測
是一款高增益反射器天線，設計用于大功率信號發射和監測。
極化方式可通過安裝支架垂直或水平調節。
產品性能
250W持續功率
減少風負荷
工作頻率內增益達到23dBi
高指向性
應用
大功率信號發射和監測
|
產品型號 |
GRID-A0005
|
|
電氣規格
|
|
|
頻率范圍
|
2.4 – 2.5 GHz
|
|
VSWR
|
< 2:1
|
|
標稱輸入阻抗
|
50 Ω
|
|
最大補給功率
|
250 W
|
|
增益
|
23 dBi
|
|
E面3 dB波束寬度
|
10°
|
|
H面3 dB波束寬度
|
8°
|
|
極化方式
|
線性，可調節垂直或水平
|
|
|
|
|
機械規格
|
|
|
尺寸（W x H x L）
|
910 mm x 710 mm x 450 mm
|
|
重量（天線）
|
6 kg （包含支架)
|
|
連接器
|
N型凹模
|
|
安裝方式
|
可調托架
|
|
|
|
|
環境要求
|
|
|
抗風速能力
|
160 km/h
|
|
操作溫度
|
- 30 ºC 到 + 70 ºC
|
|
防顫標準
|
MIL-STD-810E, method 514.4, cat.1
|
|
防震標準
|
30 G/ 15 ms，x，y，z軸
|
|
熱沖擊
|
-31 ºC 至 +71 ºC: 10 個周期
|
|
進水評級
|
IP 65 (NEMA 4X)
|
