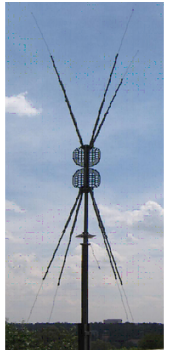

高功率電子戰天線
產品概述
本款全向高功率電子天線工作頻率為20-1000MHz，80%波段VSWR小于3:1。
產品性能
寬帶
全向方位模式
高功率
分布載荷用于阻止仰角輻射模式損耗
應用
輕便
防水
快速安裝
桅桿安裝
體積小、緊縮包裝
|
產品型號
|
DIPL-A0045
|
|
|
|
|
電氣規格
|
|
|
頻率范圍
|
20 – 1000 MHz
|
|
VSWR（有鞭式）
|
超過80%的波段< 3:1（見圖表）
|
|
標稱輸入阻抗
|
50 Ω
|
|
連接器
|
7/16凹模
|
|
最大補給功率
|
1 kW CW
|
|
增益
|
見圖表
|
|
極化方式
|
線性
|
|
|
|
|
機械規格
|
|
|
尺寸（高x寬）
|
6 m x 2 m
|
|
重量
|
36 kg
|
|
材質
|
鋁合金，玻璃纖維，不銹鋼
|
|
|
|
|
環境要求
|
|
|
抗風速能力
|
160 km/h
|
